建物、工場敷地の埋設管漏水調査・管路調査

●はじめに：
　埋設管の漏水調査は掘削せずに行うことが可能です。これは漏水の噴射音を音聴調査することでピンポイントにて発見できるため工期が短く、コストも大幅に抑えることが出来ます。掘削埋め戻しがないので舗装の補修工事が無く最小限に抑えられます。

■ 問い合わせ前に、伝えること、確認すべきことがあります。こちらをお読みください。


■ 水道局からの漏水案内を参考にしてください ■

■ 漏水調査の概要
埋設管の漏れは、掘削しなくても、地上からの音聴調査で見つけることが可能です。
微少な漏水音を水が漏れる音として捉え、たとえコンクリートやアスファルトの舗装でも検知します。
つまり、場合によっては、大きな費用削減効果となって表れます！

● 給水管や消火管など管内圧により噴出する漏水音を漏水探知器などで捉え、配管の埋設深度も1.5〜2.0ｍ程度までは調査可能です。この技術により地中漏水の補修箇所を特定するには大きな威力を発揮します。

漏水量としても延長7kmの区間から、毎分0.2リットル（1分間にコップ1杯）の漏れを検知した例もあり、私が担当した現場では毎分35cc（ミリリットル）の微少な漏れから「チーッ」という音を聞いて見つけました。

● いっぽう毎分30リットルの大きな漏れが全く分からないこともありましたし、毎分60リットルの漏れにいたってはいたるところで「ゴー！シャー！ボー！ボワー・・・ファー」といってある範囲でしか特定できないこともありました。よくある質問と答の頁を参照して下さい。
 　

■ 埋設管漏水調査：埋設消火管、給水管、給湯管、工業用水管、井水管、排水圧送水管等
水圧がかかる管での漏れ箇所を調査し、探知します。

■ 次の場合は調査できません。
　●水圧のない排水管（雨水排水、雑排水、汚水排水）
　●かなりの環境騒音を伴う場所での音聴調査（止められない加圧給水ポンプ付近・工場）
　●乾式連結送水管（満水の準備が必要）同様に内圧が0.2Mpa(kg/cm2)以下の系統
　●湧水や土中から滲み出た漏水調査（残留塩素試験を行い、水道水と分かれば可能）
　●建物の屋根、天井、壁、床から浸み出た雨漏りなどの漏水調査

■ 次の場合は「音源調査による」調査はできません。
　●2m以上の深い埋設管（ゴルフ場の埋設給水管等）
　●漏水量毎分0.1リットル以下の浸み出るような漏水
　　ヘリウムガスを注入してガス検知での調査方法があります。詳しくは担当者まで。
 　

■ 埋設管路調査：金属探知器、非金属探知器、地下レーダーを使い埋設管路を調べます
　詳しくはこちら（鋼管、VLP管、塩ビ管、電気・電話ケーブル、光ファイバーなど）





(1) 漏水量の確認

・量水器の読みから   ↑画像クリックで拡大表示と解説 →量水器の映像はこちら

・ボールタップ補給水の量から

・補給を止め水位減少速度から

■ 漏水量は、給水管では量水器で行い、消火管では上写真のように、消火補助水槽のボールタップからの漏れ量などで確認します。補給水を止めて水位の降下速度から測る場合もあります。

■ 水道料金が倍あるいは3倍の請求になった！などももちろん漏水量の参考になりますが、絶対量として月間何立法メートル使用量が増加したのかを把握する事が大事です。

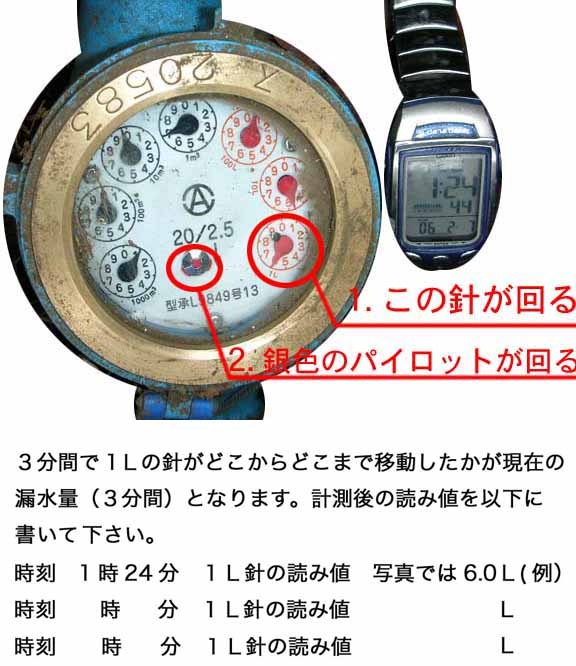

■ 給水管の量水器をもう一度確かめて下さい。真ん中のパイロットと呼ばれる銀色のコマがクルクル回っていたら水が流れていることを示します。（建物内の水栓は全て閉まっていることをもう一度確かめて下さい。）その隣に針があり、1回転したら10リットルです。3分間もしくは5分間測ってどれくらい針が動くか確認して下さい。

 　


(2) 管路、系統の確認

■ 漏水調査は系統や管路調査、露出部の音聴からはじめますが、引き込み管の量水器にはじまり、受水槽、高架水槽、もしくは加圧ポンプ、給水管、水栓となっていたり、消火管や給湯管につながってその先が漏れている事もあります。途中にバルブがあればそれを締めてまだ漏水が続くかどうかで調査範囲を狭める事ができ、この操作は皆さんでおこなえます。

■ 管路調査ではロケーターという金属探知器を使います。塩ビ管や温泉管のように非金属管の場合は音聴調査だけで分かる場合もあり、地上部から音を響かせて埋設部の管路を探査する事もあります。

■ 金属探知器は対象管に磁波を流して行う方式のため、調査対象管が正確につかめ、埋設深度も判明します。ですから図面が全くない敷地でも調査は可能です。管路の調査だけを行う場合もあります。
管路調査の詳細はこちら。

　
↑画像をクリックするとビデオクリップが始まります

 　


(3) 音聴調査、状況の確認

■ 漏水調査は音聴調査が主ですが、湿地や水溜まり、陥没箇所など調査員の目と耳、それに経験とノウハウが大きくものを言います。音聴棒や漏水音を増幅して聞く、微かな漏水音を手がかりに探査しますが、いろんな雑音を聞き分けるのが経験です。側溝やマンホールに漏水が流れ込んでいる場合もあり、これらは重要な手がかりとなります。

■ 水道工事業者のなかには音聴棒や漏水探知機を所有していますが、そういったところからの依頼が実は多いのも当社の特徴です。なぜか？「どれが漏水音か聞き分けられない」といった声が圧倒的に多いからです。

■ 経験や勘だけでなく、場合により相関式漏水探知器などを使用し技術的な裏付けをもった調査をします。

その他にこの方法による漏水調査の特長は：
　◆ 試掘、掘削や水圧試験、系統毎の縁切り、圧力試験は不要です
　◆ 総延長1キロメートル程度でも漏水調査は1日で終わります
　◆ 路面鋪装の種類、有無にほとんど関係なく調査できます


（↑クリックすると拡大表示）　　　　（↑上2枚の画像をクリックするとビデオクリップが始まります）

 　


(4) 相関式漏水探知器

■ 地上部2点間にセンサーを設置し、中間に存在する漏水を漏水音の伝搬時間から位置を調査する
というのがこの装置です。

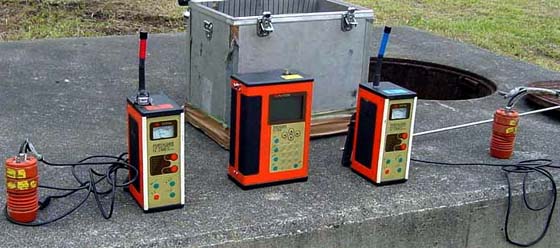

■ ピックアップと子機の2セットおよび親機からなります。
画像1は2台の子機から信号を受け、演算し、2地点間のどの辺りに漏水音が発生しているのかを波形の
ピークによって表している状況です。画像2はある漏水を検知した時の画面例です。

画像1

画像2

つくば宇宙センターでの調査事例より

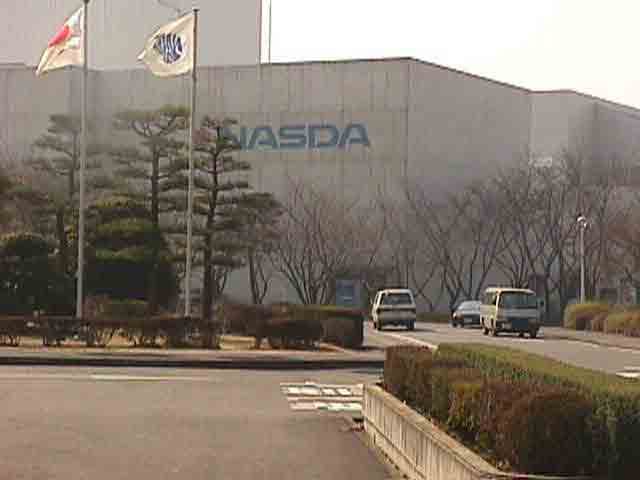

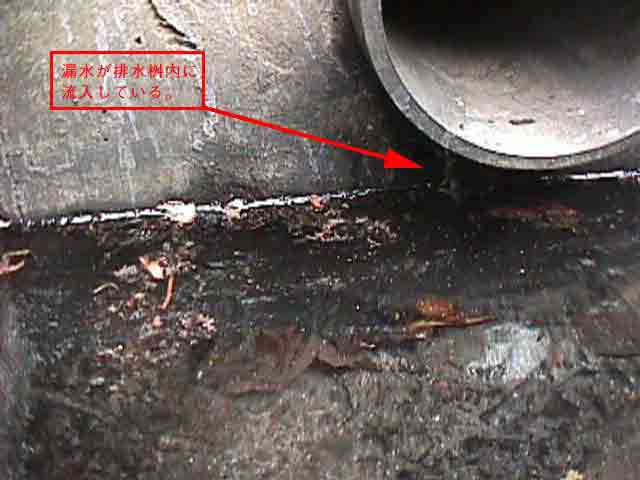

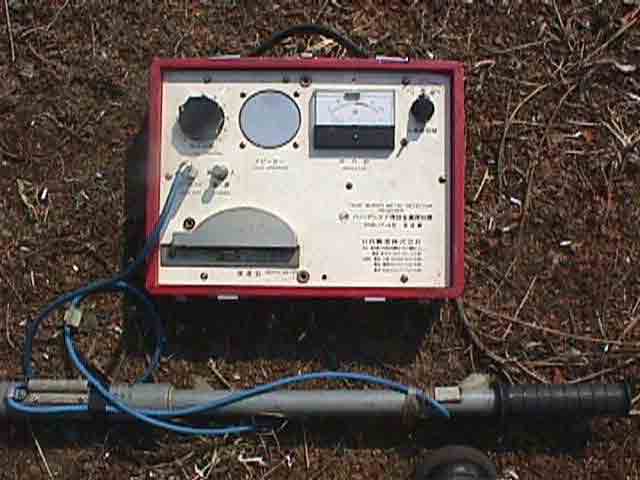

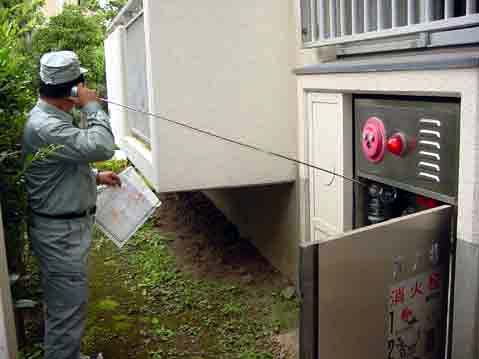

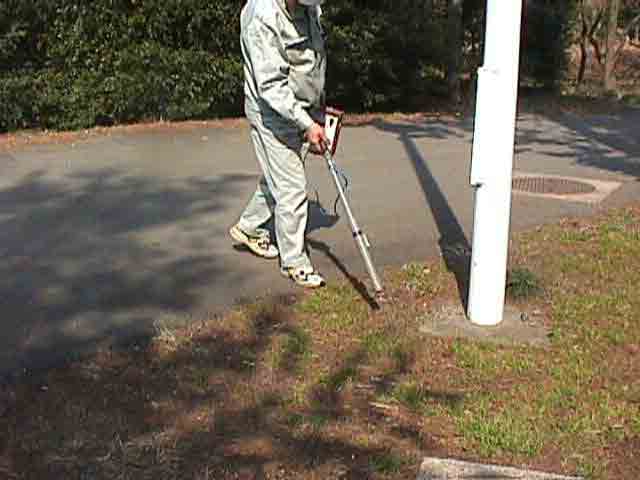

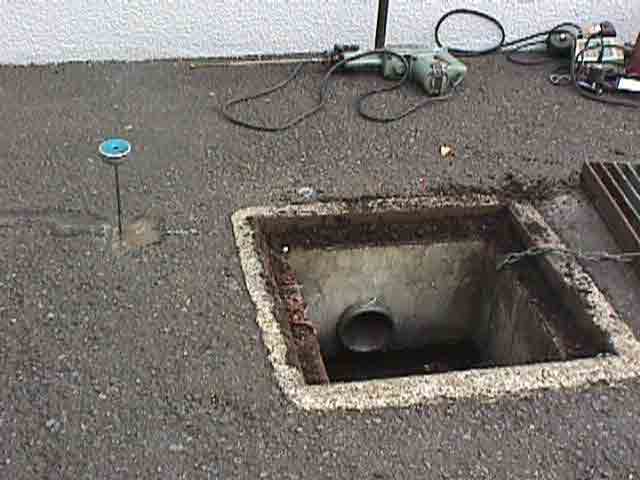

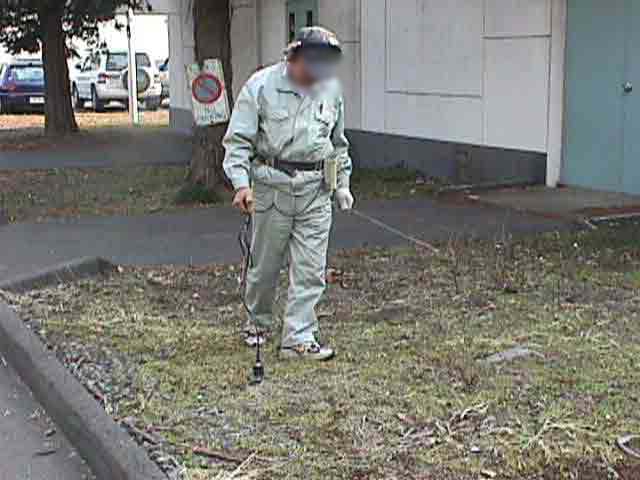

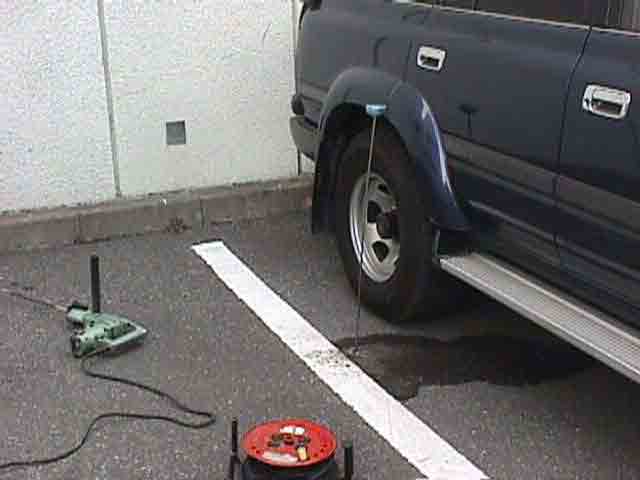

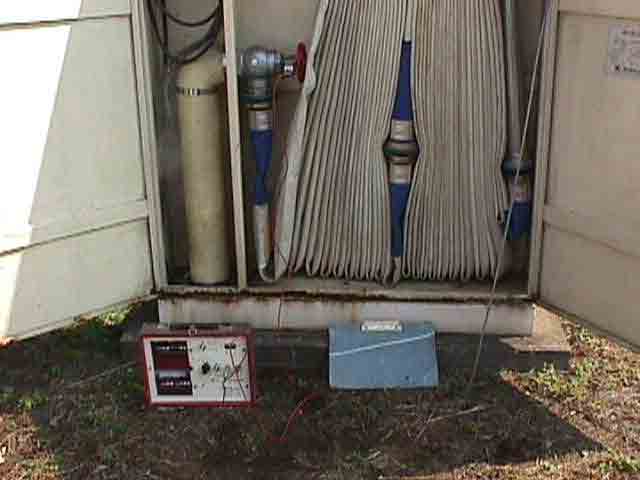

■ 各画像をクリックすると拡大写真が見られます つくば宇宙センター正門 屋外消火栓に取付けた金属探知器で埋設管路を探査します。 金属探知器のもう一方のデバイス。これで管路を調査します。 対象区画を探査し、十センチの 正確さで管路を探します。 管路調査後、漏水探知器で調査 排水桝に流れ込んでおり傍のアスファルトに穴を開けると漏水が吹き出してきます。 排水管を伝って外側から流れる水量は毎分12リットルと推定。 同建物駐車場からも発見。 漏水量毎分8リットルと推定。

調査のメリット

★ 漏水の発見で上下水道料金の節約ができます 　★ 配管の悪化、地面陥没、軟弱地盤を阻止します 　★ 補修工事がピンポイントの掘削ですみ、作業は大幅に軽減です ある消火管調査例では、調査費はひと月分の漏水量以下でした。 つまり調査のおかげで、元は数週間で取れたことになります。 　　漏水量　毎分11リットル　 水道料　約￥178,000 　　　　　　毎日15.8m3　　　下水道料約￥120,000 　　　　　　毎月475 m3　　　合　計 約￥298,000/月の上下水道料金

お客様の声

◆ 延長7kmの埋設消火管からたった1箇所のピンホールを探り当てるなんて神業としか言いようが  　　 ない。漏れの徴候は13棟のうち1棟にある消火補助水槽からの毎分コップ1杯の漏れのみでした。  　　 （ビル管理者） 　　◆ 調査前は試掘して、系統を分けて弁をつけて圧力試験と思ていましたが、試掘予定の場所には配管が  　　 敷設されてなかったなんて洒落にもなりません。おかげで補修工事は漏れた箇所だけ直すことができ、  　　 大変なコスト削減で実現しました。（配管設備業者） 　　◆ 一度に数カ所も漏水が発見できるなんて信じられません。補修したらまだ漏れがあり、もう一度調査  　　 してもらったらまた見つかりました。施主には補修より更新を提案する予定です。（消火栓施工業者） 　　◆ 管路が正確に出るため図面もない古い管路や、とうの昔に建て壊した建物の系統管が分かり  　　 驚きました。これで埋設管の系統がつかめました。（工場施設担当者） 　　◆ 一度の調査で水道料金が節約できました。こんなに無駄に料金を払っていたなんて、  　　 もっと早く調査していればと思いました。調査費用はすぐに元が取れました。（施設管理者） 　　◆ あちこちで断られて難しいとなかばあきらめていた埋設温泉管（非金属管）の調査でしたが、  　　 快く引き受けていただきました。他が断ったのに本当に大丈夫だろうかと半信半疑でしたが、  　　 1kmほどの区間に3箇所見つかり、並行する給水管の漏水も2箇所見つかりました。  　　 おかげで見る見る下がっていたタンクの水位はぴたりと止まりました。（温泉配管施設管理者）  「しかし、うちの場合はどうなんだろう？」  　　　そんな方のためにFAQ（良くある質問集）を用意しました。  　　　ここには過去の事例からいくつかピックアップして解説しています。 → FAQページへ
