 埋設管路調査

   ユネットは埋設管の管路調査を行う会社です
     こちらは建物、学校、工場敷地内の管路調査についてのページです(漏水調査はこちら


   埋設管路調査は金属探知器をはじめ、非金属探知器、地下レーダーなどを使って埋設管のみならず、
  鋼管、VLP管、銅管、塩ビ管、電気・電話ケーブル、光ファイバー管のような埋設物の位置を調べます。
  埋設管路調査例はこちら(ページ下部にジャンプします)

アンテナ中型NJJ-77      本体表示器NJJ-67A
機器の仕様はこちらからPDFで見られます。PDF


 調査の方法
 一般的な鋼管では金属探知器を使用して管路調査を行います。そのほか非金属探知器、地下レーダーは埋設物の調査に使用します。
でも一番役に立つのは長年の経験とノウハウに基づく調査員の目と耳です。

 どんなに広大な敷地でも建物や施設、設備のないところに埋設物があることは稀です。
あったとしてもそこに何らかの計画がない場合は調査の必要さえありません。
建物や施設回りを見るとマンホールや桝、地中埋設の弁(地上にはハンドホールなどの蓋が見えます)、
地上にちょっとでている散水栓など多くの手がかりがあります。ですから見積も敷地全体の広さは関係ありません。

 そういった手がかりから辿っていく場合と、手がかりなしでとりあえず地下レーダーで地中を探査する場合があります。
給水、排水、電気配管やケーブルは多くの手がかりがあり、比較的簡単に見つかります。埋設深度まで判明します!

手間がかかるのはそれらを図面化する作業です。
建物の端から3.6m、こちらの角から8.6mなどと測っていく、それを図面に書くのは管路調査以上に大変で緻密な作業です。
そうした手間を省いて曲がりの部分や分岐の位置を図面化する程度でしたらかなり安価に済みますし、試掘がない分調査自体は
大幅なコスト削減ができます。

地下レーダーを使用した調査は実は大変高価なものです。
1平方メートルあたり数十万円します。
しかし埋設管やケーブル調査では一度、調査区画を縦横とスキャンすると、そこに現れたものはその後どちらかに伸びていることが確実ですので、対象区画全体を絨毯のように縦横縦横とスキャンしていく必要はありません。 ですから状況を見ながら、最適・安価な方法を選び探査は行われます。

試掘は全く、あるいは、ほとんどしません。
ですから、根切り掘削、埋め戻しなどコストのかかる作業項目自体がありません。
つまり、コンクリートやアスファルト舗装であっても料金に影響しないということです。


 調査のメリット
  • 掘削せずに管路が分かるため工事範囲が大幅に縮小されます
  • 埋設管の配管系統管理が可能です
  • 掘削工事の前に埋設物が判明するため不慮の事故が避けられます


 お客様の声
  • 試掘予定の場所には配管が敷設されてなかったなんて、洒落にもなりません。
    補修工事は大変なコスト削減で実現しました。(配管設備業者)

  • 掘削前に埋設物がないことが確認でき、安心して作業できます。(掘削工事業者)

  • 管路が正確に出るため図面もない古い管路が分かるのが有り難いです。埋設管の系統がつかめました。
    (大手工場施設担当者)




埋設給水管
埋設管路調査の中では比較的簡単な方です。
上の写真のように対象の配管に磁波を流し、もう一方では金属探知器で地上から追っていくと管路だけでなく埋設深度も分かります。
しかし、塩化ビニル管では金属探知器を使えないため少々厄介です。
非金属探知器を使用して行い管路はでますが、深度は正確には分かりません。

埋設消火管
埋設給水管の調査と似たようなものですが、屋外消火栓が点在する分より調査はしやすい場合が普通です。
そうしたものがない消火栓、スプリンクラー配管などは給水管と同じ方法で調査します。

埋設排水管
埋設とはいっても一般的には数メートル置きに排水桝があり、蓋があります。
本当に何もないときは地下レーダーで調査すると画像に現れます。

暗渠
埋設管路調査とは少し違い、地下レーダーで探す方が簡単でしょう。

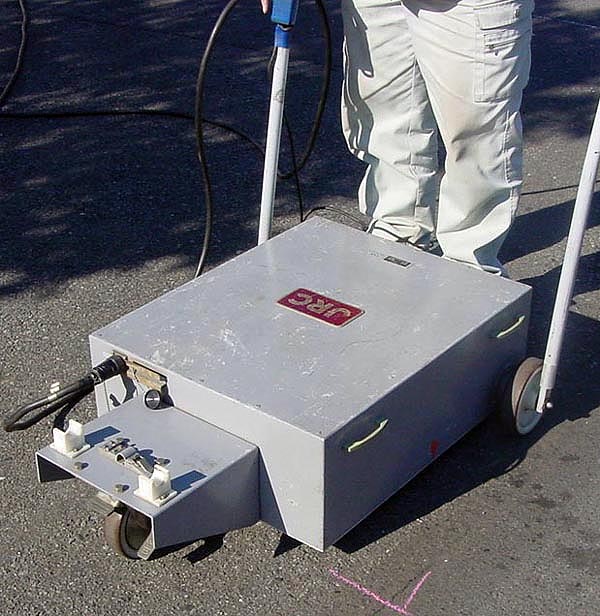

地下レーダー(地中探査機)
地中の埋設物や空洞を調査します

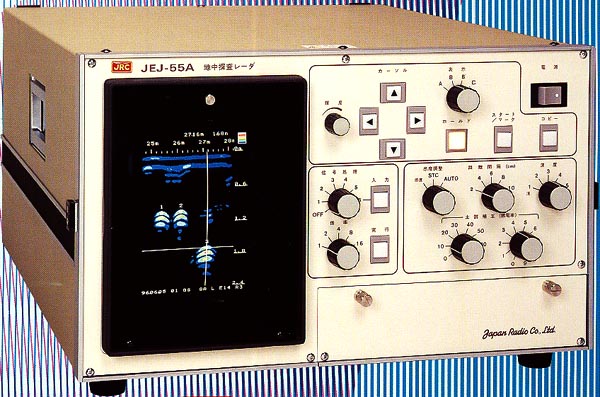

地下レーダー用モニター

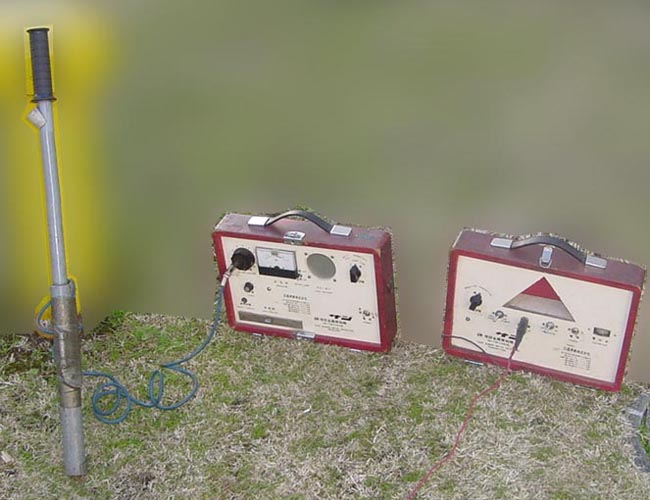

ロケーター
金属探知器、一方を対象の管の地上露出部に取付け、磁波を流し、片方で磁波を探知して調査対象管を追跡できます

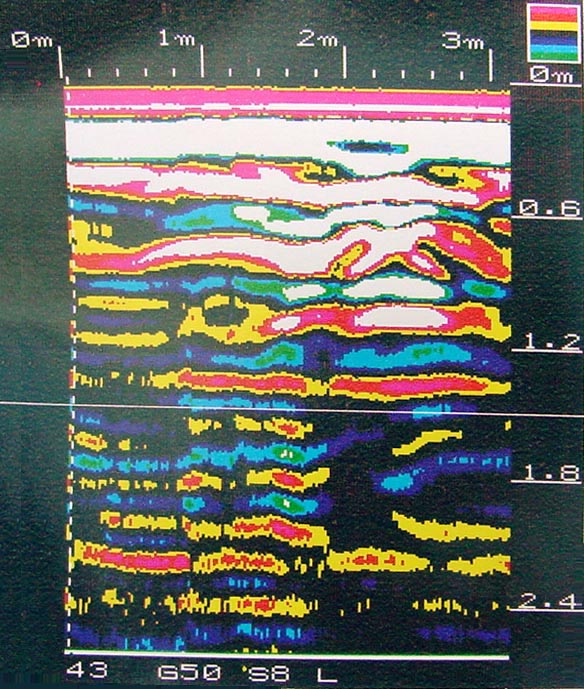

地下レーダーによるモニタリング中の画面
↑ 映像をみる(約1.2MB/mov)

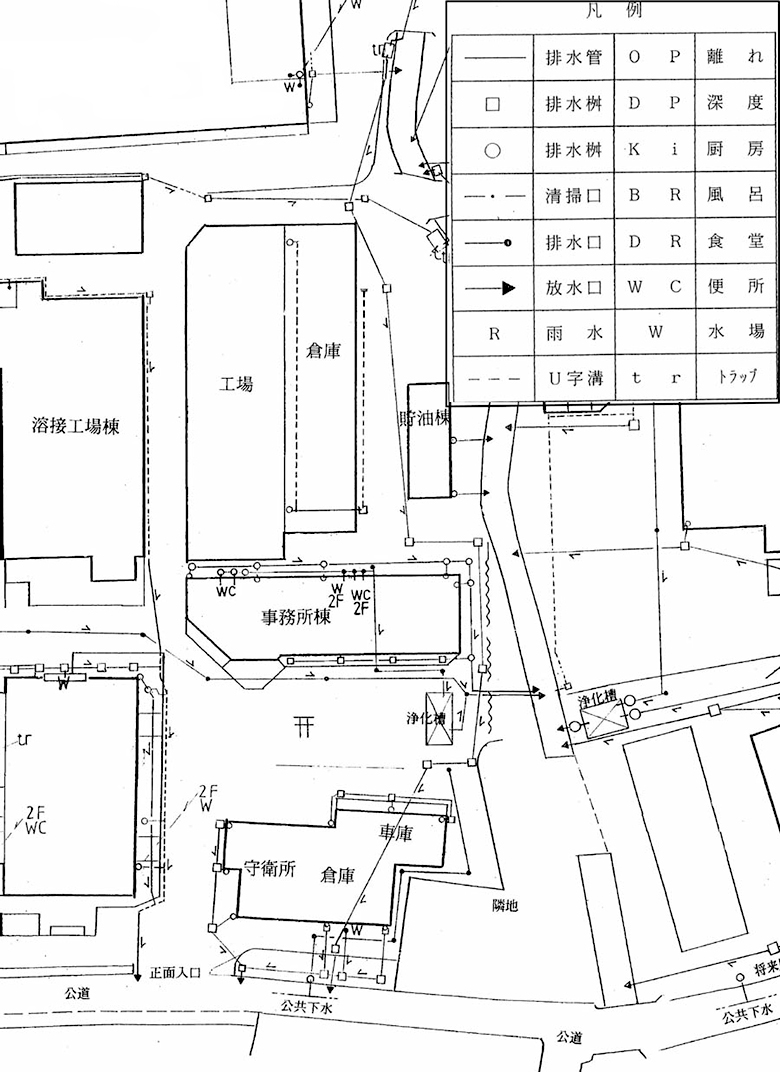

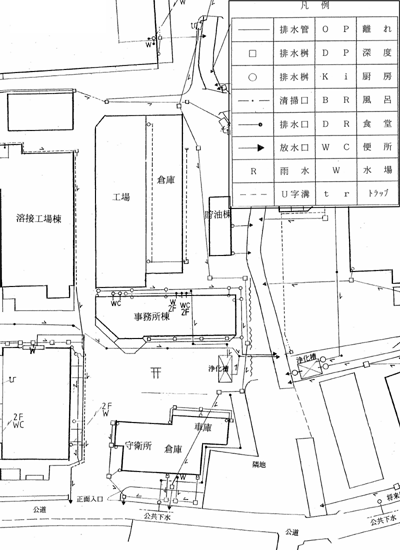

プリントアウト例(クリックで拡大表示)

管路調査区間内にある暗渠



  ダウジング手法
    昔、井戸掘り業者が水脈を探り当てたり、弊社のように水道管路を探すときに
   裏技として使っているのがこの方法です。
   針金をL型に曲げただけの簡単なものですから怪訝な顔をされますが、
   ちゃんと地磁気の原理を応用したものになっています。
   これは調査の補助的な方法として使います。

 クリックすると映像でみられます(約390kb)


 埋設管路調査例




 漏水調査を含む埋設管路調査実績表
埋 設 管 漏 水 調 査 調 査 内 容 所 在 地
(財)日本自動車研究所 埋設給水・給湯管漏水調査 つくば市
核燃料サイクル開発機構 埋設給水管漏水調査 茨城県東海村
つくば宇宙センター 埋設消火栓管漏水調査 つくば市
東芝、府中事業所 埋設給水管漏水調査 府中市
東芝、日野社員寮 埋設消火栓管漏水調査 日野市
日産自動車追浜工場 埋設消火栓管漏水調査、管路調査 横須賀市
日産自動車東京モーター 埋設給水管漏水調査 世田谷区
明治大学アカデミーコモン 埋設連結消火管漏水調査 千代田区神田駿河台
センコー富士配送センター 埋設消火栓管漏水調査 静岡県富士市
アイリスオーヤマ 埋設消火栓管漏水調査 埼玉県熊谷市
パチンコ店アスカ 埋設消火栓管漏水調査 埼玉県熊谷市
鬼怒川太陽ファミリーランド別荘地 漏水調査温泉給湯管漏水調査
(お客さまの声掲載)
日光鬼怒川
青木黒板製造所 給水管漏水調査 東京都羽村市
住友重機械工業狭山寮 給水管漏水調査 埼玉県所沢市
横浜いずみ介護老人施設 給水管漏水調査 横浜市泉区
可世木動物病院 埋設給湯管漏水調査 茨城県竜ヶ崎市
べネックス新田工場 埋設給水管漏水調査 群馬県新田郡
東日本エフピコ物流センター 埋設給水管漏水調査 栃木県
柏の湯(スーパー銭湯) 埋設給水・給湯管漏水調査 柏市
ベルフラワーハイツ長谷 埋設給水管漏水調査 神奈川県厚木市
西川口、橋本邸 埋設給水管漏水調査 西川口市芝
キリンビール仙台工場 埋設給水管漏水調査、管路調査 仙台市
西葛西、清新北ハイツ 埋設消火栓管漏水調査
プロジェクトXに掲載
葛西
家政大板橋校舎 埋設管漏水調査 板橋区
日野自動車羽村工場 埋設給水管、管路調査 羽村市
NTT 霞ヶ関ビル 埋設給水管漏水調査 中央区
鶴見第2スカイハイツ 埋設消火管漏水調査 横浜市
品川インターシティ大空間 埋設給水管漏水調査 東京都品川区
住友建設技術研究所 埋設給水管漏水調査
ラヴィドール聖蹟桜ヶ丘 埋設給水管漏水調査 聖蹟桜ヶ丘
コインパーキング施工前地 埋設物調査 都内
Investigation of Leakage
at underground piping
USA Military
C o n t e n t s L o c a t i o n
USA Military Yokosuka Base 横須賀 Steam piping 蒸気二重埋設管、管路、漏水調査 Yokosuka/Kanagawa 横須賀市
USA Military Yokota Base 横田 Jet fuel pipingジェット燃料埋設管漏れ調査 Fussa/Tokyo 福生市
USA Military Yokosuka Base 横須賀 Steam piping 蒸気二重管埋設管路調査 Yokosuka/Kanagawa 横須賀市
埋 設 管 漏 水 調 査(病 院) 調 査 内 容 測 定 地
東京共済病院 埋設給水管漏水調査 東京都目黒区
大蔵国立病院 埋設給水管漏水調査 都内
他多数


 料金について
   下記よりあてはまる物件場所と物件種類、埋設距離を選んでください。お見積り窓が開き、また、そのままご注文いただけます。
東京都内
戸建て・マンション戸内

東京都内
マンション共有部・店舗・施設
工場・トラックターミナル
埋設距離 〜100m
東京都内
マンション共有部・店舗・施設
工場・トラックターミナル
埋設距離 〜200m
東京都内
マンション共有部・店舗・施設
工場・トラックターミナル
埋設距離 〜400m
埼玉・千葉・茨城・神奈川
戸建て・マンション戸内

埼玉・千葉・茨城・神奈川・群馬・栃木
マンション共有部・店舗・施設
工場・トラックターミナル
埋設距離 〜100m
埼玉・千葉・茨城・神奈川・群馬・栃木
マンション共有部・店舗・施設
工場・トラックターミナル
埋設距離 〜200m
埼玉・千葉・茨城・神奈川・群馬・栃木
マンション共有部・店舗・施設
工場・トラックターミナル
埋設距離 〜400m
