RCレーダーによる鉄筋調査

　　　鉄筋探査、鉄筋かぶり厚調査、配筋状態調査

●はじめに：
　電線管探査コンクリート躯体中の鉄筋の位置、深さや電線管類の有無と位置が非破壊で判明します。

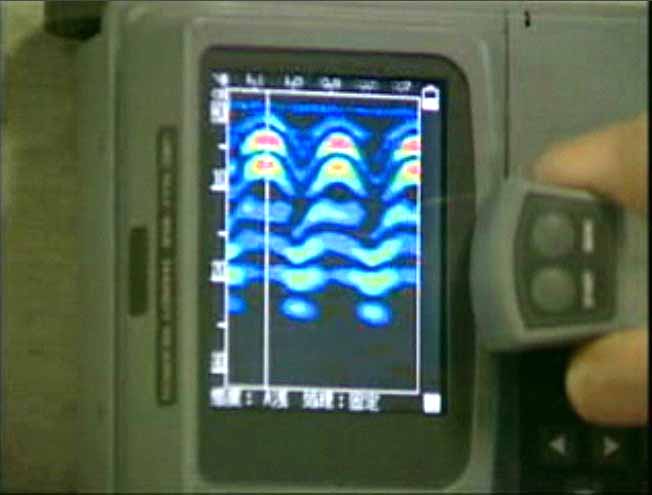

　以下の画像はそれぞれクリックで拡大表示します。

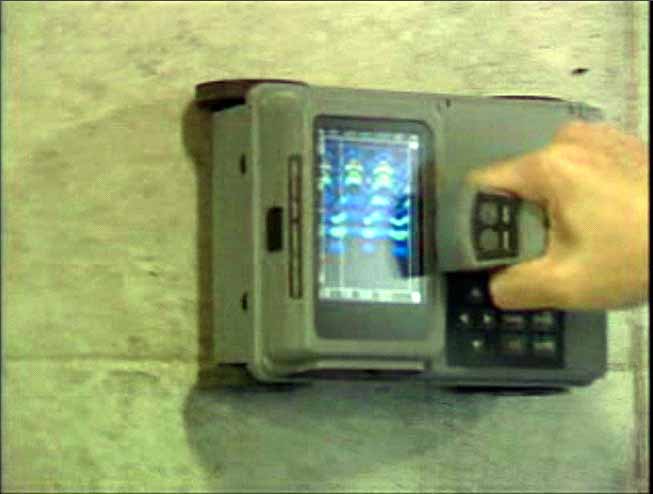

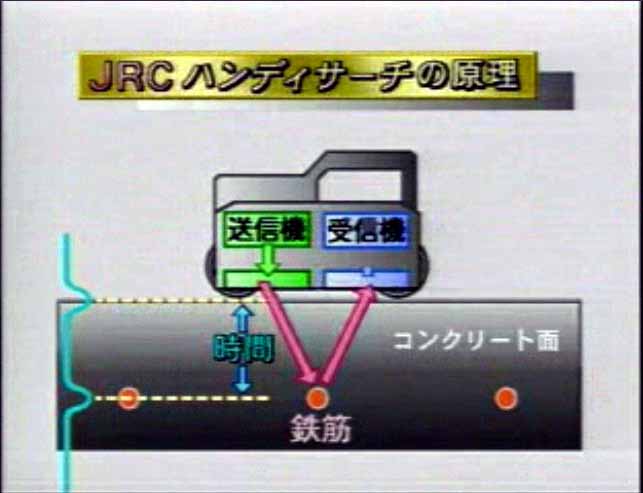

　右端はRCレーダーの原理を説明したビデオクリップです（約11.5MB）。
■ この方法で以下のような結果が得られ、調査後の作業が安心して行えます。
　・柱、床、壁、天井スラブ内、配筋位置調査
　・アンカー打ち、床壁ハツリ工事前の鉄筋、電線管等の調査

■ 実はもっと広範囲の分野で使用されています。
　●アンカー打設前調査　●空調設備工事　　●衛生設備工事　
　●コンクリート調査　　●耐震、診断分野　●電気設備工事
　●ガス工事

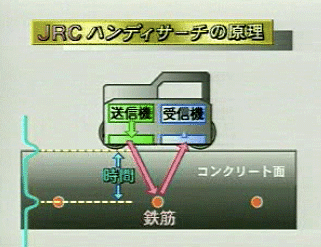

■ 電磁波を送信し、その反射波から鉄筋の位置と深さを知る事ができます。また、反射波の反射時間から鉄筋までの距離（かぶり厚）を求める事ができます。

RCレーダー探査方法

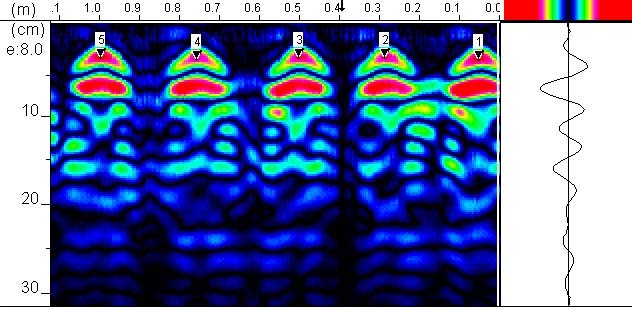

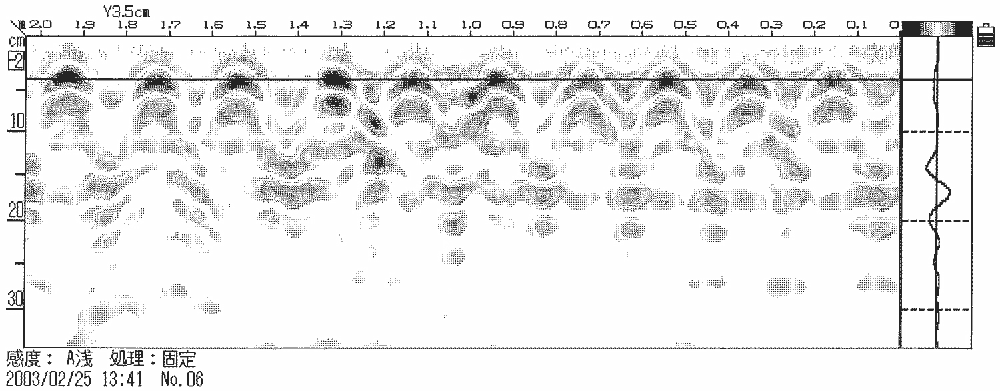

① 事前準備 （調査前までに以下の項目を確認、決定して下さい）   （1）調査予定位置はボードや２重床になっていない、平らな床または壁、柱、梁面であること。        できれば調査箇所に墨出ししておく。   （2）電源は不要、立入り禁止区域などもなし、調査位置によっては足場や脚立が必要。 ② 探査の実施   （1）調査コンクリート面をRCレーダーでスキャンし、鉄筋位置その他埋設管の位置を確認、        同時にその深度（かぶり厚）を見る。   （2）必要に応じ、その場にケガキ、墨出し等して鉄筋の位置、深度を明記する。        あるいは結果をプリントアウトして報告書を作成する。 　特に土間床や柱、梁などＸ線撮影ができない箇所の調査に威力を発揮します。 探査の対象物は鉄筋、鉄管です。ケーブルやCD管は探査できません。 また、スキャンする面の壁、床、柱にボードなどが貼ってあり、壁、床、柱との隙間がある場合調査できません。 あまりでこぼこしている面も調査できません。 ■ ＲＣレーダー調査結果例 波の山がそれぞれの鉄筋に当たります。 かぶり厚も表示されます。 ←クリックすると拡大表示します

調査手順例

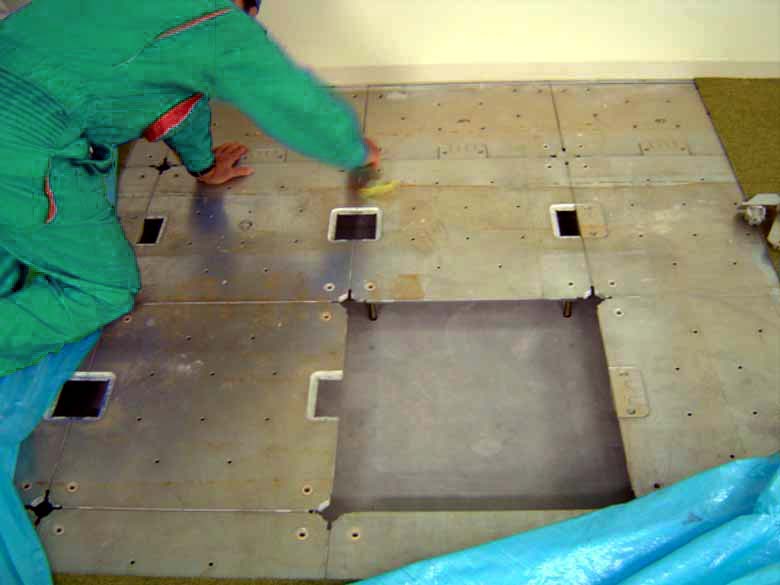

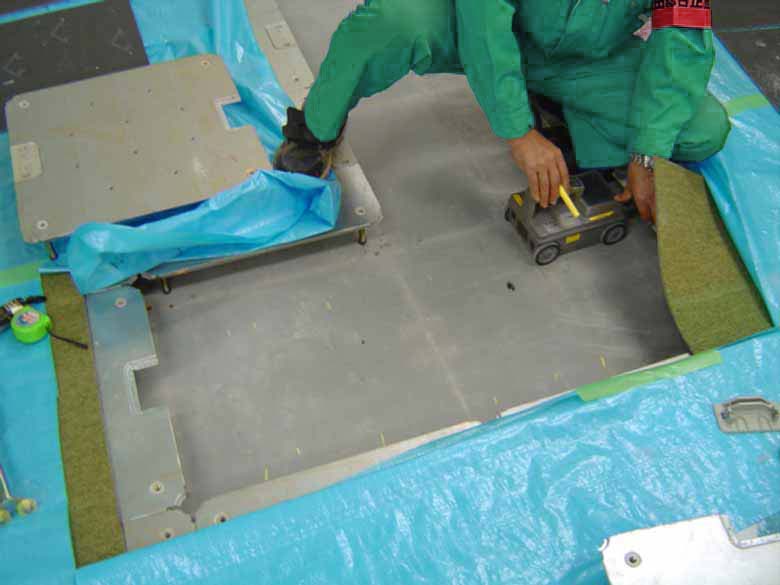

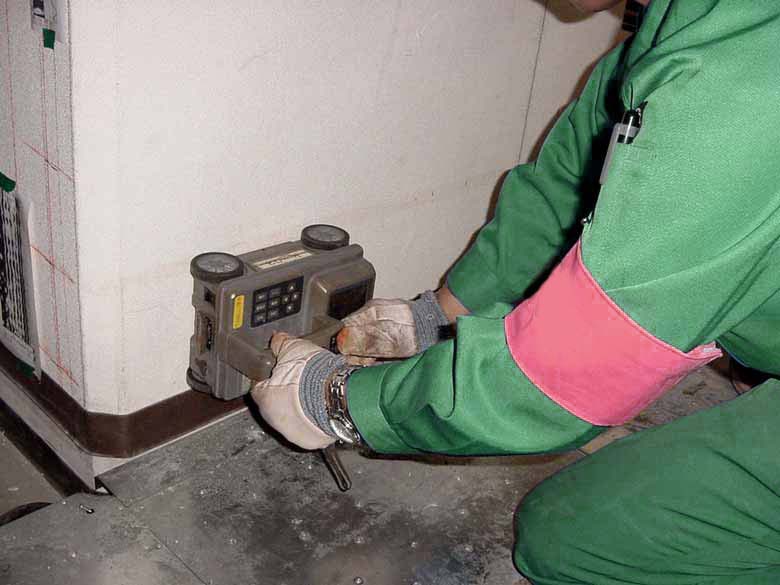

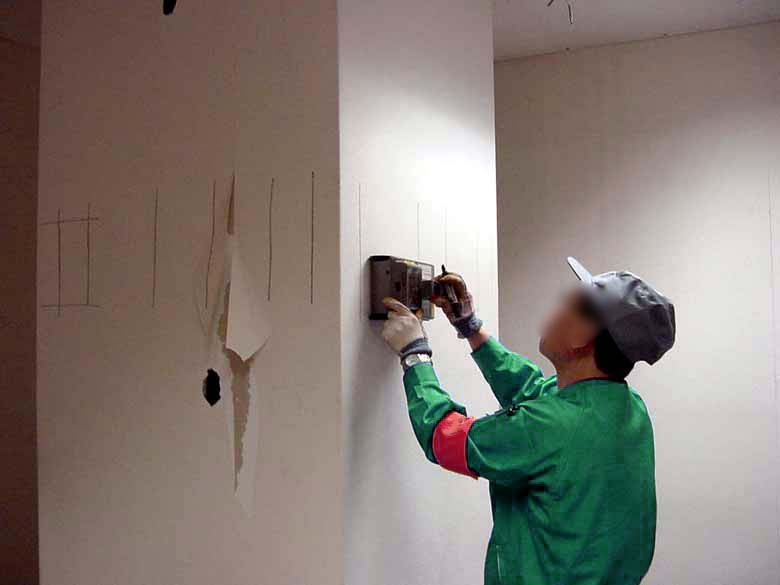

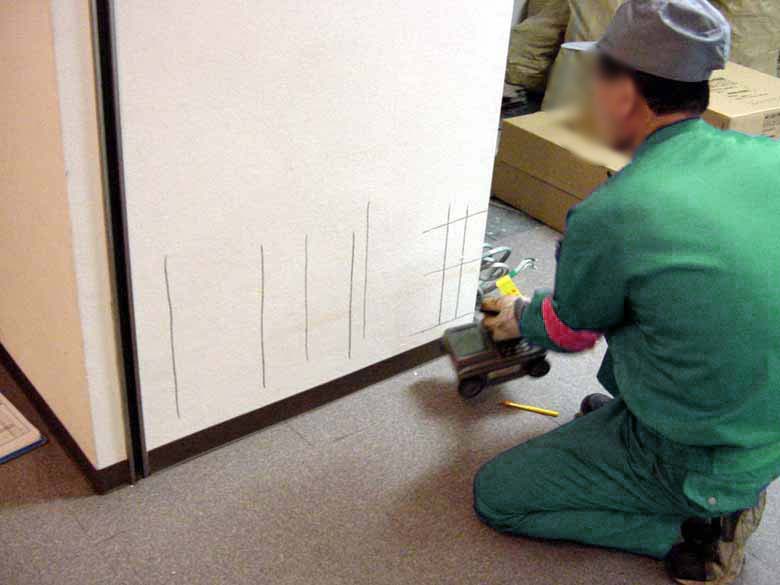

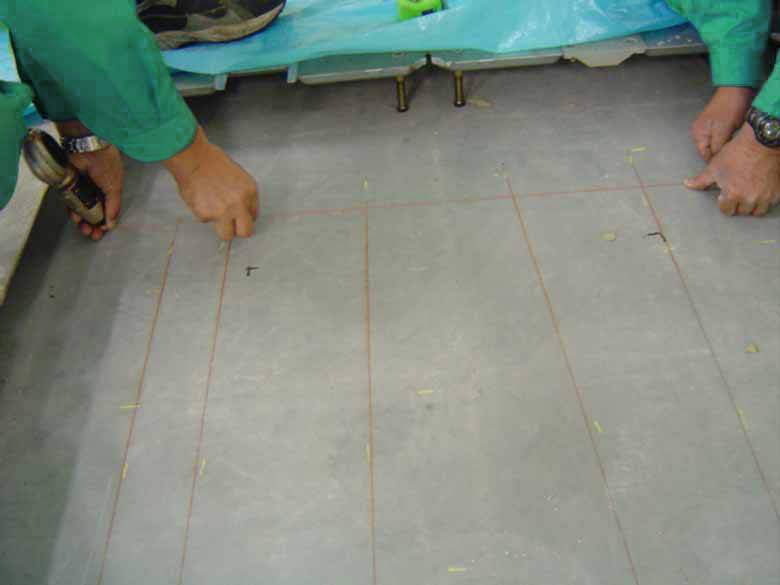

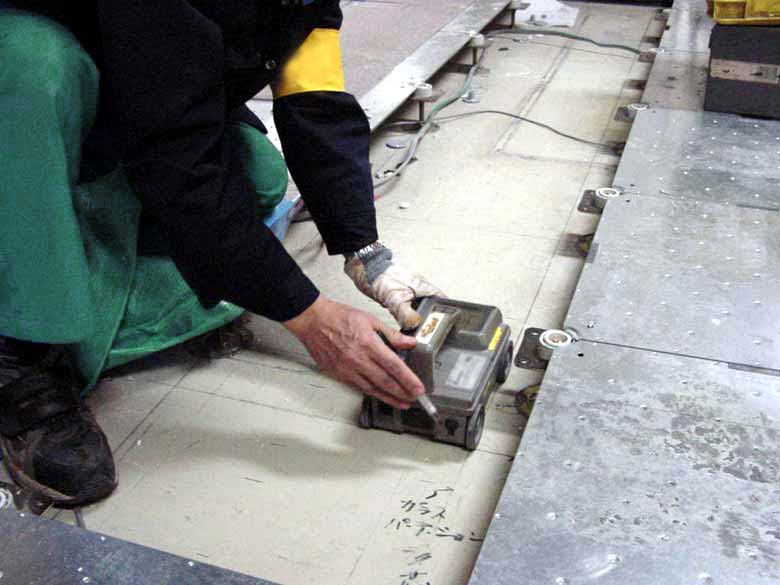

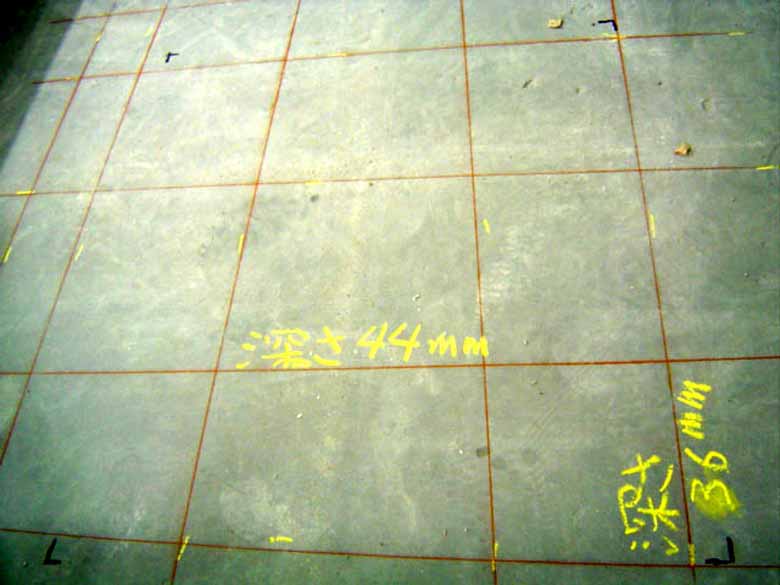

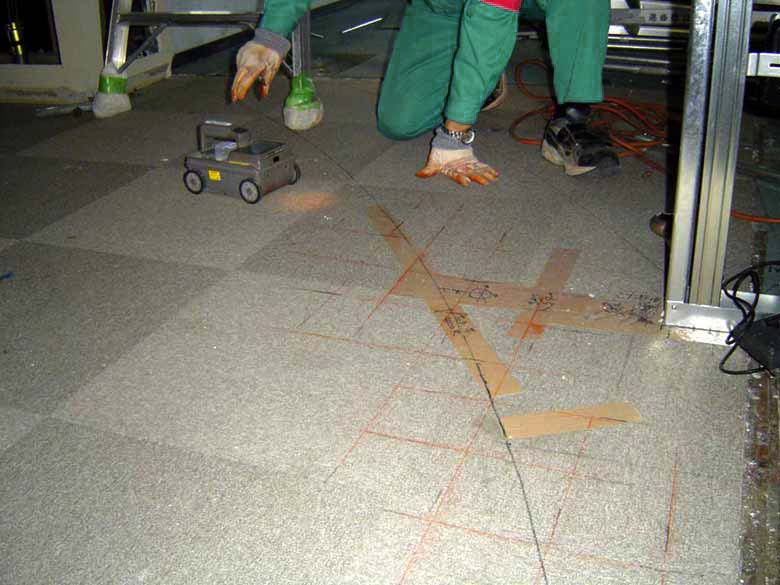

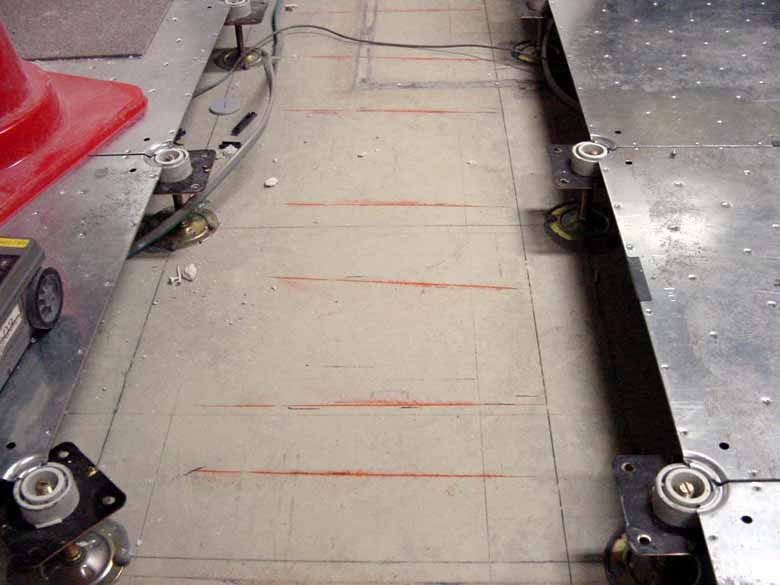

■ 以下は調査手順例の写真です 1. OAフロアー調査↓ 2-1. 柱内部調査↓ 3-1. 調査箇所の準備↓ カーペット上からも可能 2. 調査後のケガキ↓ 2-2. 柱下部調査↓ 3-2. レーダースキャン↓ ケガキ作業状況 3. ケガキ作業風景↓ 2-3. 柱内調査↓ 3-3. ケガキ後の状況↓ 鉄筋深度も判明します 柱のスキャン作業 Ｘ線では不可能な調査が！ ↑画像をクリックしてください。拡大画像がみられます↑

RCレーダーによる鉄筋調査結果

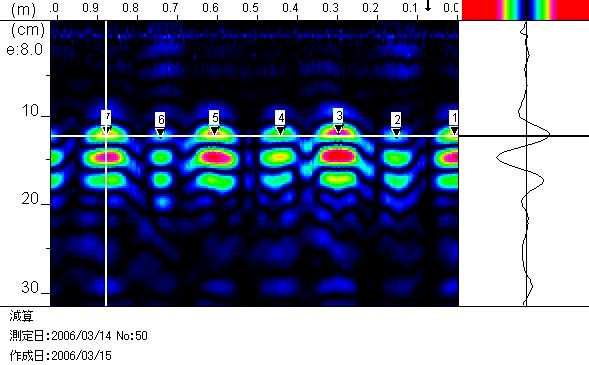

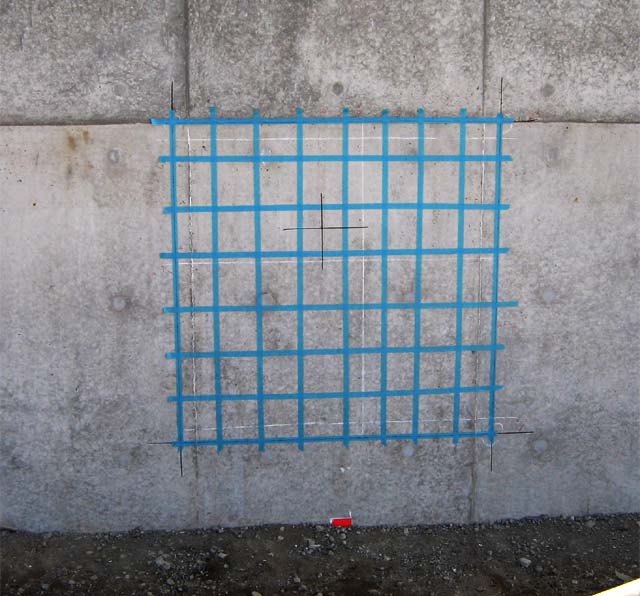

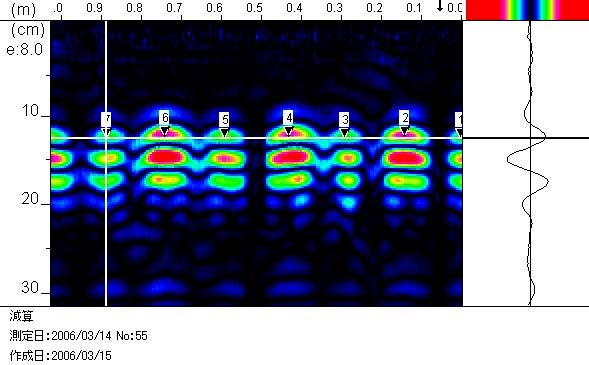

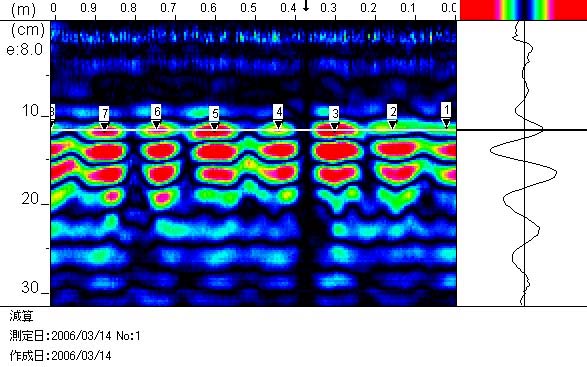

（１） 配筋状態の測定（鉄筋位置のマーキング） 山側柱面図 海側柱面図  【配筋状態の測定結果】  　A. 山側柱面  　① 走査線 − 1 ID 1 2 3 4 5 6 7 8 距離(m) 0.02 0.16 0.30 0.44 0.60 0.75 0.88 1.01 深さ(cm) 11.4 11.7 11.9 11.7 11.9 11.7 11.9 11.7  　② 走査線 − 2 ID 1 2 3 4 5 6 7 8 距離(m) 0.005 0.155 0.285 0.430 0.595 0.730 0.880 1.010 深さ(cm) 12.1 12.1 12.1 12.4 12.4 12.4 12.4 12.1  　 （２）鉄筋位置の作図及びかぶり走査線の設定 山側柱面図 山側柱面配筋状況写真（クリックで拡大表示）  【かぶりの測定結果】  　A. 山側柱面  　① 走査線 − A1 ID 1 2 3 4 5 6 7 距離(m) 0.005 0.150 0.295 0.440 0.605 0.740 0.875 深さ(cm) 12.4 12.6 12.1 12.4 12.4 12.6 12.4  　② 走査線 − A2 ID 1 2 3 4 5 6 7 距離(m) 0.000 0.140 0.290 0.430 0.590 0.740 0.885 深さ(cm) 12.6 12.4 12.6 12.4 12.6 12.4 12.6
