プロジェクトX複合施設の排水管系統調査

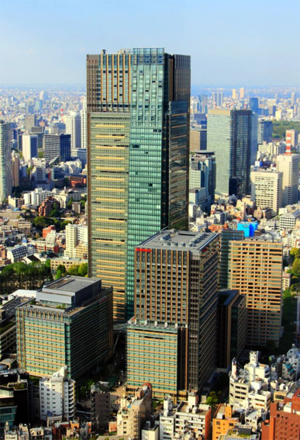

東京ミッドタウン
東京ミッドタウン(とうきょうミッドタウン、英称:Tokyo Midtown)は、東京・赤坂にある複合施設である。防衛庁・檜町駐屯地跡地の再開発事業として2007年(平成19年)3月に開業した。
運営者は三井不動産。
 地下5階・地上54階・高さ248mであり、それまでの東京都庁舎第一庁舎に代わり、東京都内で最高層のビルとなった。


そのビルが建設中の頃、排水管の系統調査を行った。

給水管、排水管、汚水管、中水管など全部で32系統ある。
それらは縦に真っ直ぐ走っていればいいものを、途中の階で横に振っている。そんな状態なので、上からボールを投げ入れても下に落ちてこない。

一計を案じて、バケツに水をいっぱい入れ、そこにピンポン球を入れて一気に流すと巧くいった。
 また、100mの巻き尺を一気に下まで降ろすと、およそ25階分の縦系統を確認できた。

そうした方法で約2週間かけ、32系統×300mほどの縦管の系統を調査していった。
